拆解小熊电热饭盒 拆解

admin 2017-5-26 3459

现在吃饭又很贵还不干净健康,索性自己带上饭菜,干净方便,用了半年,可能沾到水的原因,加热的灯不亮了,今天就直接把它破解了!
先上全图:





这个是底部的螺丝和座垫。




元件都在这里了。






这是一个装水的底盒,有个橡胶密封圈!正好对应上图的导热板上的一个圆形水迹,那样水倒在上面就不会流动了。




这个内部没几个元件,一根粗的红线之间连的黑色的是个温控器,主板上的两根细一点的红黑线接的是加热丝,镶嵌在导热板里面,主板上黑色的按钮是电源开关,几个电阻是电源指示灯的限流电阻,蓝色的粗线套了一个白色的套管,里面是个保险丝,加热灯的焊点送掉了,重新上焊锡又可以亮了。

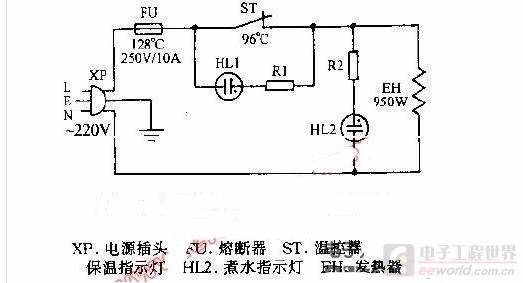

参考电路:
