最近一直在玩STM32和LCD屏，从字符到TFT，从1.8到3.5寸,挨个都摸了个摸,公司产品出来了,可一直想用这些东东来作点什么
示波器上班用公司的,虽说也是便携的,但也不好带回家去用呵,看看市场上动辙千元以上,唉,还是自己动手来DIY方便自己,也造福网友
看到论坛上关于示波器的贴子,和那些无私的同志们上传有关示波方面的资料,心里一阵冲动-----作属于自己的示波器
说作就作!    (非常感谢网友kunnsd硬件及smallsnail,mirrorok有关示波器资料!
性能目标
电源使用二节2500mA锂电，正常工作5小时以
主控:    STM32F103ZET6

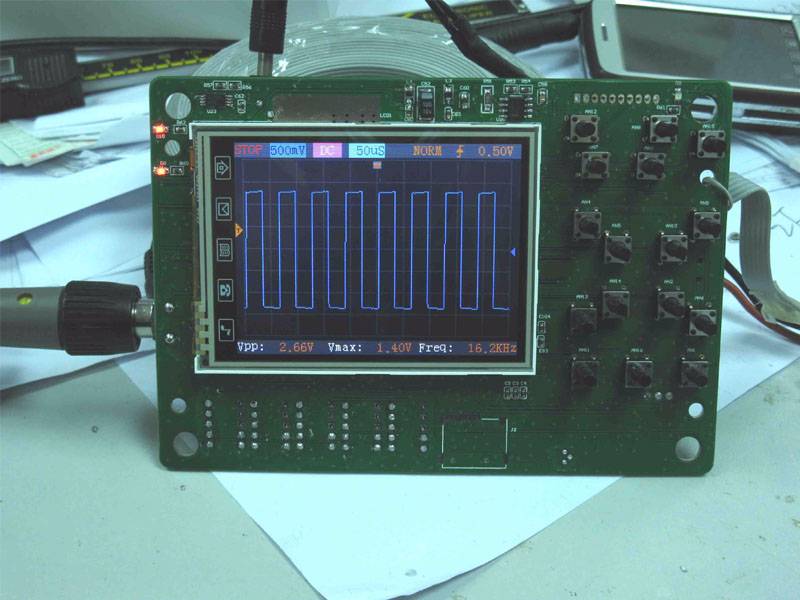

液晶屏:  3.2"TFT320×240 65K彩色LCD显示屏  STM32 FSMC总线驱动
AD:      ADS831 IDT720
最高实时取样率60Msps  8Bits
取样缓冲器深度：5K
垂直灵敏度：5V，1V，500mV,200mV,100mV,50mV,20mV,10mV;
基准电压使用STM32  DA输出，实现按键调节波形基准。并有位置指
水平时基范围：2S, 1S,500mS,200mS,100mS,50mS,20mS,10mS,5mS,2mS,1mS,500uS,200uS,100uS,50uS,20uS,10uS,5uS,2uS,1uS,500nS,
水平位置可调并有指
输入阻抗：≥1M
最高输入电压：50Vp
耦合方式：AC/D
实现自动、常规、单次触发方式 ,上升或下降边沿触发
实现计算测量输入信号的频率、周期、占空比、交流峰-峰值、平均
触发电平高低位置可调，并电压指
触发时基位置可调，并带指
实现RUN/STOP功
使用16个按键，真正作到单键操作以免去组合按键麻烦。



功能预留
1 波形发生器：使用STM32另一路DA+NE5532实现正弦，三角波，方波输出
2 SD卡波形存储输出
3 系统串口，可连接电脑输出数据，也可实现远程ISP升级:通过从网上下载升级包文件，方便地升级示波器软件。
（具体看原理图，实现机理:在系统复位后，SYSCLK的第4个上升沿，BOOT管脚的值将被锁存。在开机时使用按键将
  BOOT0位拉低即可实现STM公司原ISP程序升级,而不再用提前预装IAP程序造成使用麻烦）

原理图和程序见附件
