开源stm32+AD9851做的25M带宽DDS
开源stm32+AD9851做的DDS，25M带宽
1 带宽： 1Hz ~25MHz的正炫波
2 将输出信号调整为两路可，输出此起彼伏的信号，通过两个电位器调节输出幅度。
3 将输出信号利用AD9851内置的比较器产生同频率的方波信号，然后作为stm32的IO中断，做频率反馈。
4 USB供电通信，使用上位机软件配置输出频率及输出幅度（输出幅度的设置通过使用数字电位器程控）

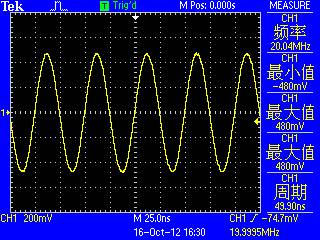

5 使用AD8065放大输出信号，1M带宽内信号峰峰值2.8V，10M带宽内信号峰峰值2V，25M时峰峰值540mv。输出测试波形如下：
